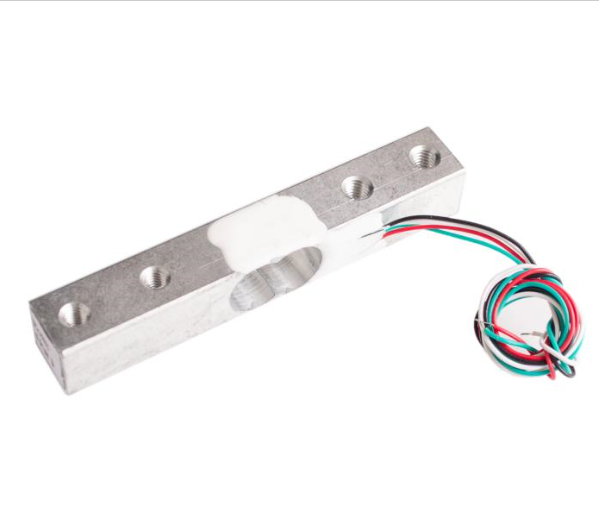

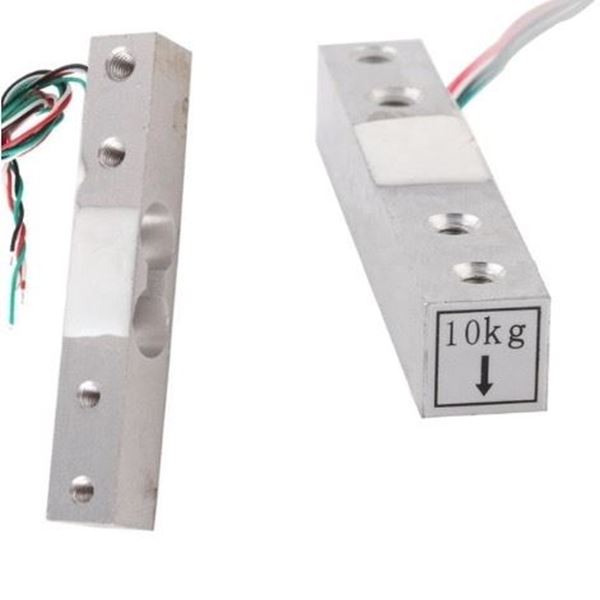

Celda de carga 10Kg, 5-10V, célula

Descripción

Una celda de carga es un dispositivo que genera una señal analógica proporcional a la presión que se ejerce en uno de sus extremos. Se usa cojuntamente con el amplificador correspondiente.

Características:

• Carga nominal: 10Kg / 22lb;
• Potencia nominal: 1 ± 0,15 mV / V;
• Resistencia de entrada: 1066 ± 20 Ohm;
• Resistencia de saída: 1000 ± 20 Ohm;
• Resistencia de isolamento: 2000 Ohm;
• Temperatura de trabajo: -20 ° C ~ + 65 ° C;
• Compensación de franja de temperatura: -10 ° C ~ + 50 ° C;
• Sobrecarga de seguridad: 120% F.S;
• Alimentación recomendada: DC 5V;
• Tensión máxima: DC 10V;
• Tamaño: 81 x 12,5 x 12,5 mm;
• Diámetro del hilo: 3.4mm;
• Distancia entre agujeros: 40mm, 70mm;
• Material: aleación de alumínio;
• Peso: 32g.
• Cableado:
  Rojo: Alimentación +
  Negro: Fuente -
  Verde: Señal +
  Blanco: Señal –

Documentación:

• Getting started with load cells en sparkfun.
• Datasheet.
