Esp32 Wemos D1 R32 con Wifi y Bluethooth

Descripción

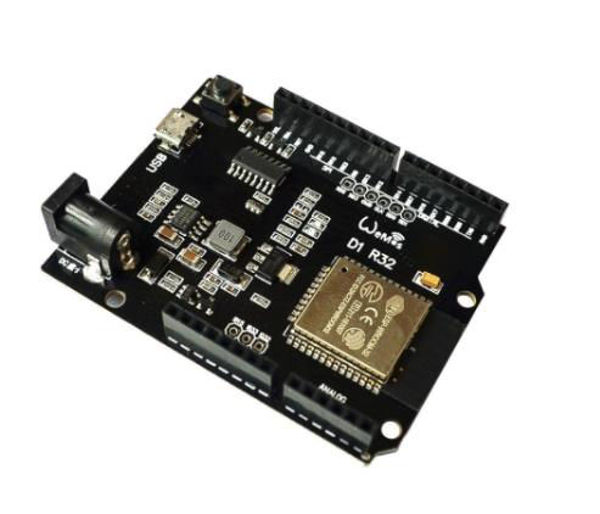

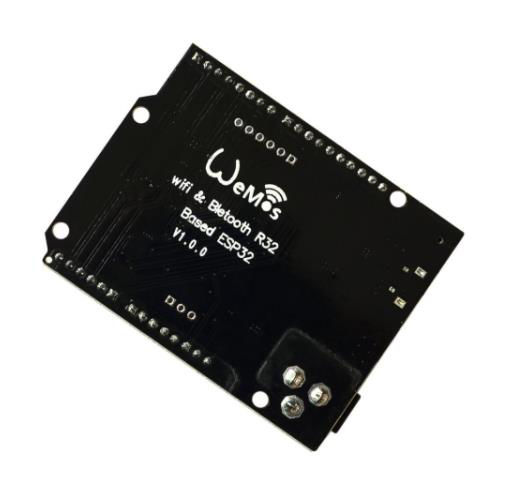

Placa de desarrollo de 32 bits en formato UNO basada en ESP32. Incluye Wifi y Bluetooth, 520 KB de memoria flash (32KB el UNO), entradas analógicas de 12 bits, salidas DAC.

Características:

• Dual core Tensilica Xtensa 32-bit LX6 microprocessor.
• Tiene 2 núcleos pero en el IDE de Arduino solo usa uno.
• Ultra low power (ULP) co-processor.
• Alimentación del chip 2,7 a 3,6V.
• Memoria SRAM: 520KB [El máximo utilizable 328KB]
• Memoria Flash: 4MB [El máximo utilizable por sketch 1310720]
• Alimentación de la tarjeta: 5-12VDC (A veces una pila de 9V no da la suficiente potencia para alimentar al WiFi)
• Vin para suministrar alimentación externa de 5VDC-12VDC o toma de tensión de clavija (ver esquema)
• WiFi 802.11 b/g/n/e/i (802.11n hasta 150 Mbps) (unos 16 dBm)
• Bluetooth v4.2 BR/EDR y BLE.
• 6 Entrada analógica (12 bits).
• 2 salidas de convertidor DAC (IO25 y IO26)
• Frecuencia 160 MHz.
• 20 Entradas/Salidas digitales (3.3V) (con funciones PWM, interrupción).
• Comunicación UART, SPI, I2C, I2S (bus de stream, para sonido, DMA)
• RTOS (Real Time Operating System, Tareas, es como tener varios loop)
• 10 sensores de toque.
• Tamaño: 68×53 mm
• Conexión micro USB.
• Corriente: 250mA (max)
• Corriente en modo ahorro: 0.015mA
• Corriente de funcionamiento: 20mA (sin WiFi)
• Los pines GPIO del 34 al 39 son sólo de entrada. (se suelen utilizar como entradas analógicas).
• El diodo de la placa corresponde a la salida IO2 (en la parte de entradas analógicas).
• Sensor_VP y Sensor_VN salida del sensor Hall.
• No se recomienda utilizar: SD0, SD1, SD2, SD3, CMD, CL ya que lo utiliza el ESP32 para controlar su memoria Flash.
• TXD0, RXD0 se utilizan como UART del USB.

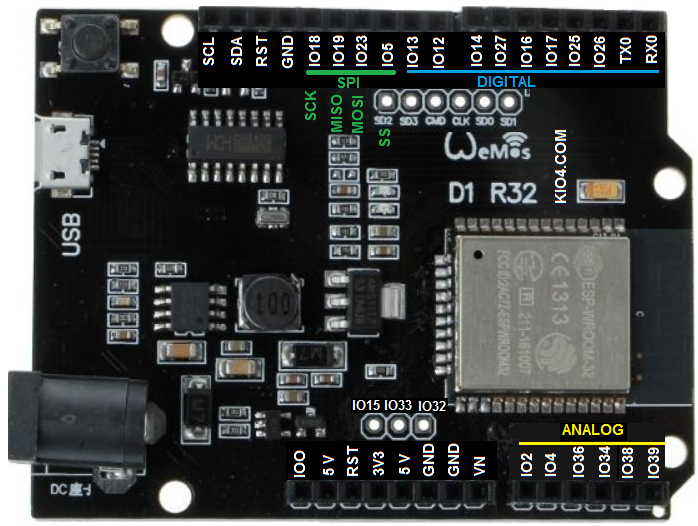

Pinout:

Instalación para usar con el IDE de Arduino:

Lo primero será instalar el driver del CH340 si no lo tenemos instalado.

• Windows
• Mac
• Linux

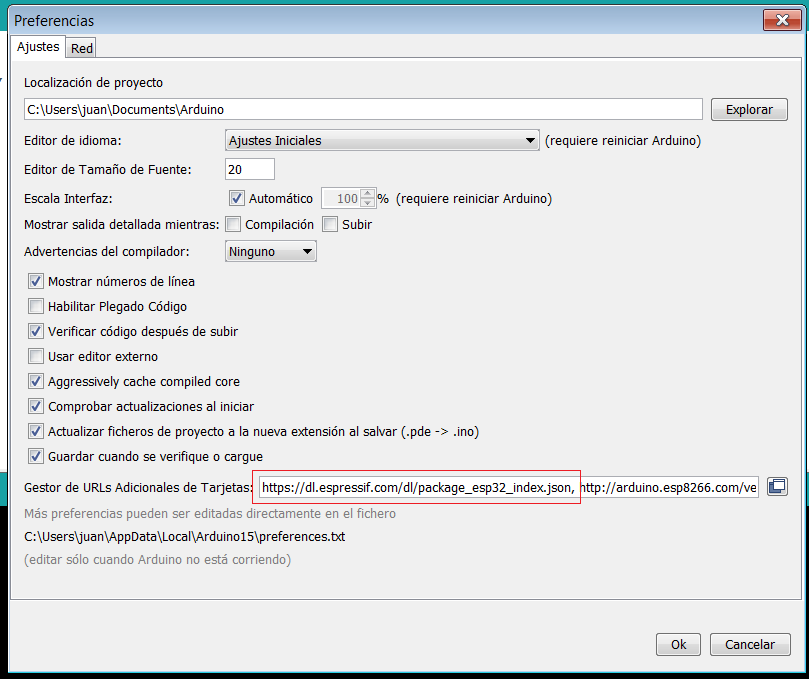

En el IDE de Arduino vamos a Archivo / Preferencias. Pestaña de Ajustes y pegamos esta dirección en Gestor de URLs Adicionales de Tarjetas:

https://dl.espressif.com/dl/package_esp32_index.json,

En Herramientas/Gestor de tarjetas, buscamos esp32 e instalamos esp32 by Expressif Systems.

En Herramientas/Paca seleccionamos DOIT ESP32 DEVKIT V1.

Expressif tiene un montón de ejemplos en github.
