Descripción

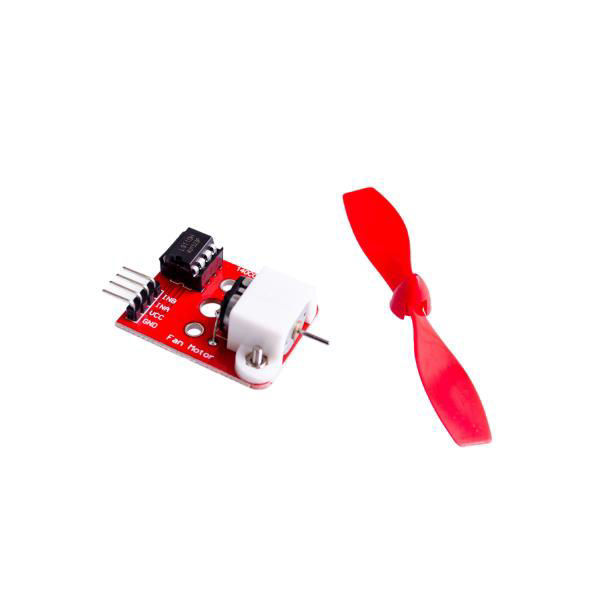

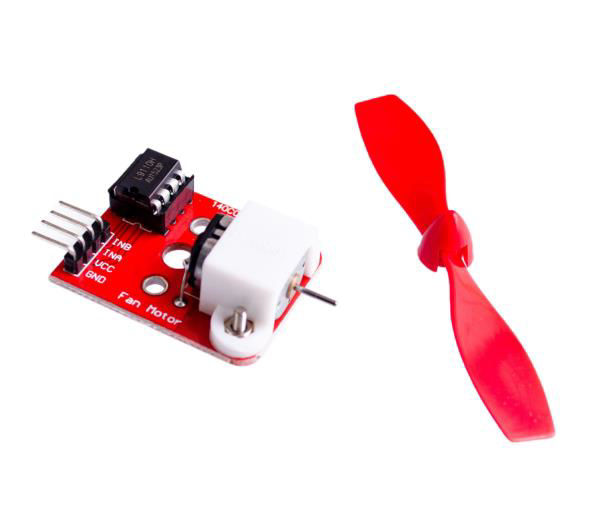

El Módulo Ventilador con driver L9110 es una solución compacta y eficiente para generar flujo de aire en proyectos electrónicos, robótica educativa y prototipos. Su diseño integra un motor con hélice de 75 mm y un controlador L9110 que permite invertir fácilmente el sentido de giro mediante dos señales digitales, ofreciendo un control preciso y estable.
Con un tamaño reducido y orificios de montaje, este módulo se adapta a múltiples aplicaciones: desde robots seguidores de línea o minisumos hasta sistemas de extinción de llamas en competiciones de robótica. Funciona a 5 V, por lo que es compatible con la mayoría de placas de desarrollo (Arduino, ESP32, Raspberry Pi Pico, etc.).
Características principales
-
Alimentación: 5 V
-
Controlador integrado: L9110
-
Sentido de giro reversible mediante pines INA/INB
-
Diámetro de la hélice: 75 mm
-
Dimensiones del módulo: 50 × 26 × 15 mm (sin hélice)
-
Alta eficiencia y respuesta rápida
-
Incluye orificios de fijación para montaje seguro
-
Ideal para proyectos educativos, robótica y prototipado
Aplicaciones recomendadas
-
Robots apagafuegos
-
Sistemas de ventilación en miniatura
-
Proyectos de movimiento de aire o refrigeración
-
Experimentos STEM y demostraciones educativas
-
Prototipos que requieran control de flujo de aire
Conexión de los pines
Alimentación
Control (INA / INB)
El L9110 usa dos entradas digitales para controlar la dirección del motor:
| INA | INB | Resultado |
|---|
| HIGH |
LOW |
Gira en un sentido |
| LOW |
HIGH |
Gira en el otro |
| LOW |
LOW |
Parado (libre) |
| HIGH |
HIGH |
Parado (freno) |
Puedes conectar INA y INB a dos pines digitales de tu microcontrolador (Arduino, ESP32, Raspberry Pi Pico, etc.).
Ejemplo típico con Arduino
int INA = 5;
int INB = 6;
void setup() {
pinMode(INA, OUTPUT);
pinMode(INB, OUTPUT);
}
void loop() {
// Giro 1
digitalWrite(INA, HIGH);
digitalWrite(INB, LOW);
delay(2000);
// Parar
digitalWrite(INA, LOW);
digitalWrite(INB, LOW);
delay(1000);
// Giro 2
digitalWrite(INA, LOW);
digitalWrite(INB, HIGH);
delay(2000);
}
