13,20€

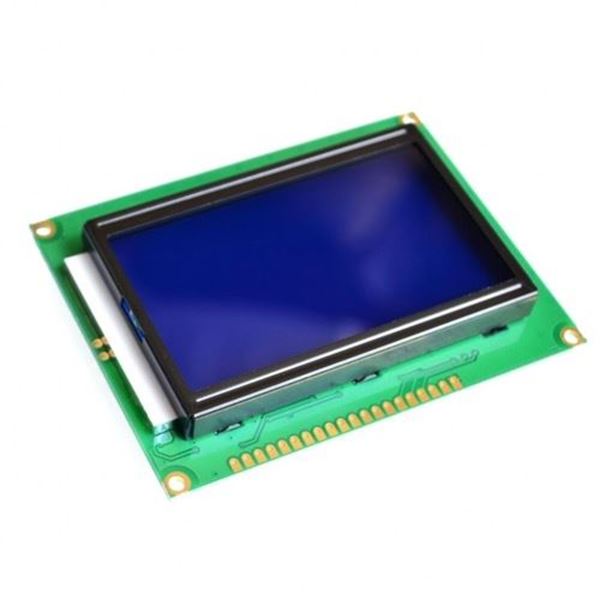

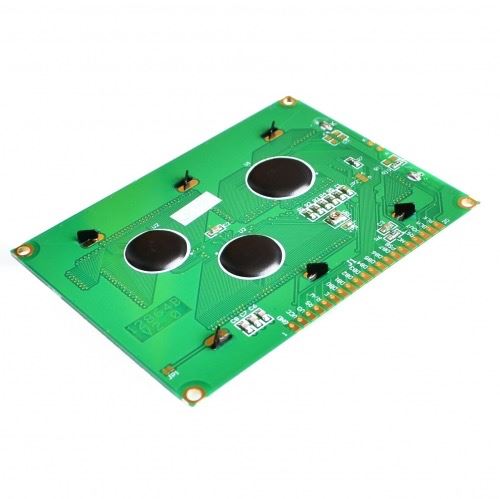

Pantalla LCD 128x64, ST7920

Disponibilidad: En Stock

SKU: 1578

SKP: P2106

Cantidad:

Los precios no incluyen IVA.

Fotografías NO contractuales

Descripción

Pantalla LCD de 2,9" 128 x 64 pixels, retroiluninada con contraste variable.

Características:

Documentación:

Conexión con Arduino:

Pin LCD	Pin Arduino	Comentarios
VSS/GND	Ground	–
VDD/VCC	5v	–
V0	Al aire o a 5v	Si tenemos variador de contraste en el reverso del LCD no hace falta conectarlo.
RS	Pin X digital	Tiene distintos propósitos si está trabajando en modo serie o paralelo.
R/W	Pin Y digital o GND	Si no vamos a programar ningún caracter del LCD conectamos GND, en caso contrario a un pin digital.
E	Pin Z digital	En modo paralelo es la señal de comienzo de actividad (lectura de datos/selección de operación…). En modo serie es la señal de reloj.
DB0-DB3	Pines A – D digitales	–
DB4-DB7	Pines E – H digitales	–
PSB	5v	Seleccionando así el modo paralelo.
NC	Al aire	–
RST	Al aire	–
Vout	Al aire	–
BLA	5v	–
BLK	Ground	–
