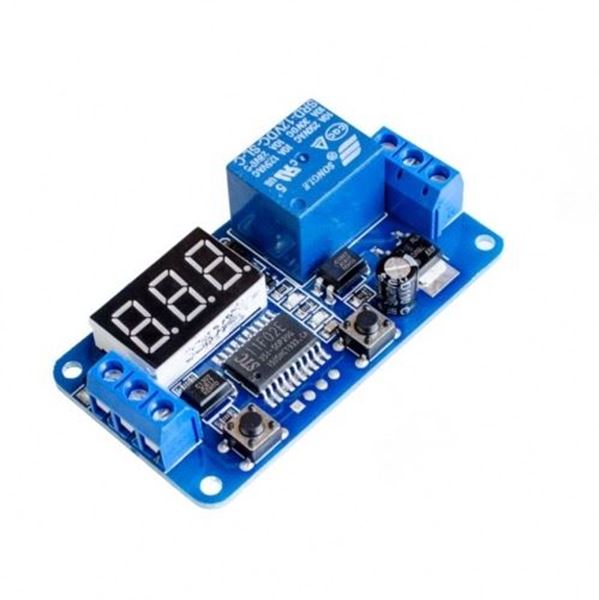

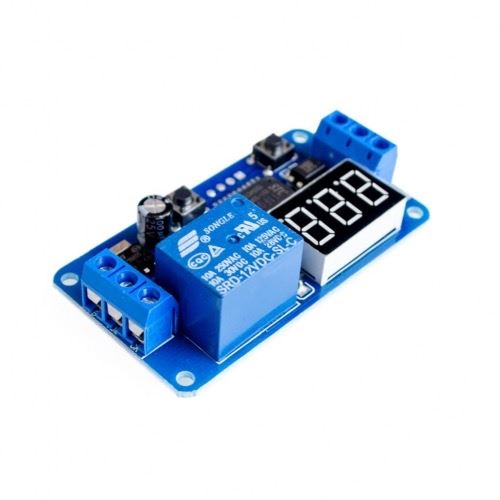

Temporizador 12V con relé y display

Descripción

Este módulo incorpora un temporizador que puedes programar entre 0 y 999 segundos. Se inicia una cuenta atrás y se dispara el relé cuando llega a 0.

Características:

• Alimentación: 12V
• Consumo 20 - 50mA
• Carga: 500W 220VAC, 100W 30VDC
• Tamaño: 63.6 × 33.1mm

Configuración:

LED D2 APAGADO: Se configura el tiempo “CL”

LED D2 ENCENDIDO: Se Configura Tiempo “OP”

Para entrar al modo de configuración mantener pulsado S1 por 2 segundos, luego selecciona el modo de trabajo el cual puede ser P-1, P-2, P-3, o P-4 pulsando S1, para seleccionar pulsa S2 (en el modo P-1 selecciona A-1,A-2 ó A-3 dependiendo su caso pulsando S1)

P-1: Recibe señal, el modulo se activa en el tiempo "OP" y luego se desconecta, se envía nuevamente la señal y se repite el proceso en configuración A-1

A-1: Se envía nuevamente la señal de activación y No afecta el Tiempo “OP”
A-2: Se envía nuevamente la señal de activación el Tiempo “OP” se Reinicia
A-3: Se envía nuevamente la señal de activación el Rele se apaga inmediatamente sin importar el tiempo “OP” y este tiempo se reinicia.

P-2: Recibe Señal, el modulo inicia en tiempo "CL" apagado, luego de terminar el “CL” empieza el tiempo "OP" activado. Cuando se completa el tiempo, el Rele se desconectará. Se envía nuevamente la señal y se repite el proceso si no se envía señal el rele queda apagado hasta recibirla

P-3: BUCLE INFINITO: No necesita señal de activación, después de que el tiempo "OP" está activado, el tiempo "CL" está apagado, luego realiza el ciclo de las acciones anteriores infinitamente


P-4: Función de retención de señal. Recibe la señal el relé se activa pero no empieza el tiempo “OP”, cuando la señal se corta empieza el tiempo “OP”, el relé permanece encendido. Cuando el tiempo "OP" haya terminado se apaga el relé, si durante el tiempo “OP” el modulo recibe la señal el Tiempo “OP” se reinicia.

PARA MOVER EL PUNTO DECIMAL. SIN ENTRAR AL MODO DE CONFIGURACION PULSA S3.

PARA TEMPORIZAR MINUTOS PULSA S3 HASTA QUE EL PUNTO DECIMAL DESAPAREZCA
