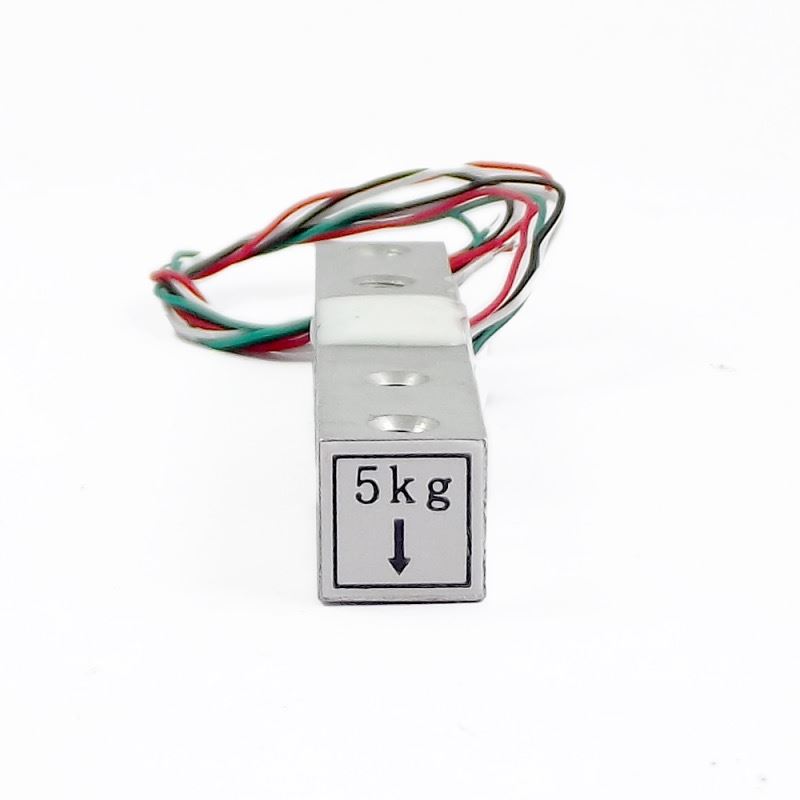

Celda de carga 5Kg, 5-10V, célula

Descripción

Una celda de carga es un dispositivo que genera una señal analógica proporcional a la presión que se ejerce en uno de sus extremos. Se usa cojuntamente con el amplificador correspondiente.

Características:

• Rango de carga :5kg
• Salida nominal: 1,0 ± 0.15mV / V
• Repetibilidad: 0,03% FS
• Efecto de la temperatura en la salida: 0,01% F.S / ° C
• Efecto de la temperatura sobre cero: 0.05% F.S / ° C
• Cero: ± 0.1000 mV / V
• Impedancia de entrada: 1115 + -10% Ω
• Impedancia de salida: 1000 + - 10% Ω
• Resistencia de aislamiento:> = 1000 MΩ
• Tasa Sobrecarga segura: 150% FS
• Tasa de sobrecarga final: 200% FS
• Rango de temperatura: -20 - 60 ° C
• Voltaje de funcionamiento: 3VDC ~ 14 VDC.
• Material: Aleación de aluminio
• Grado de protección: IP65
• Cable: φ0.8 × 25 cm
• Tamaño: :4.5 x 0.9 x 0.6cm
• Cableado:
  Rojo: Alimentación +
  Negro: Fuente -
  Verde: Señal +
  Blanco: Señal –

Documentación:

• Getting started with load cells en sparkfun.
• Datasheet.
